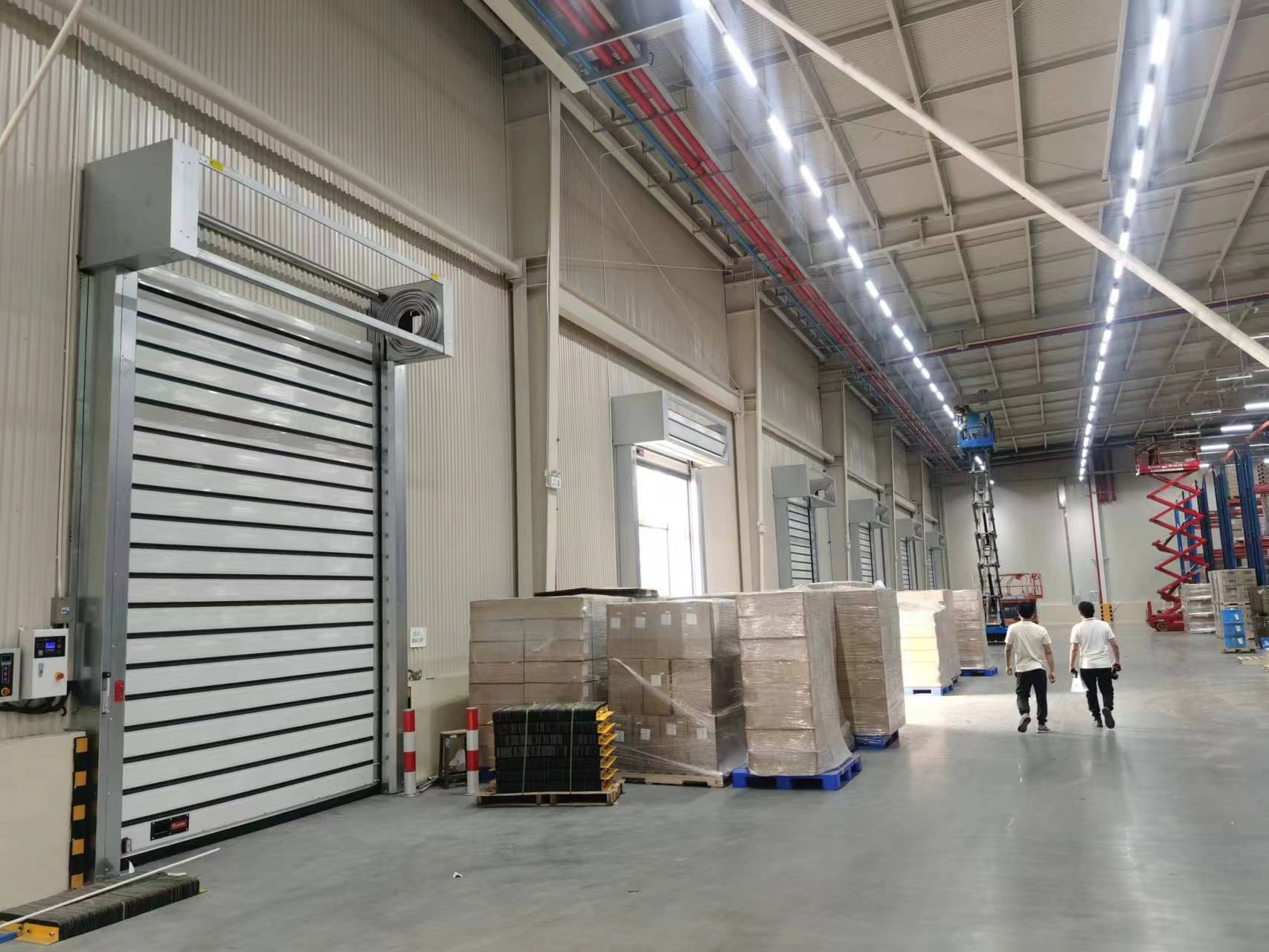

物流車間快速門

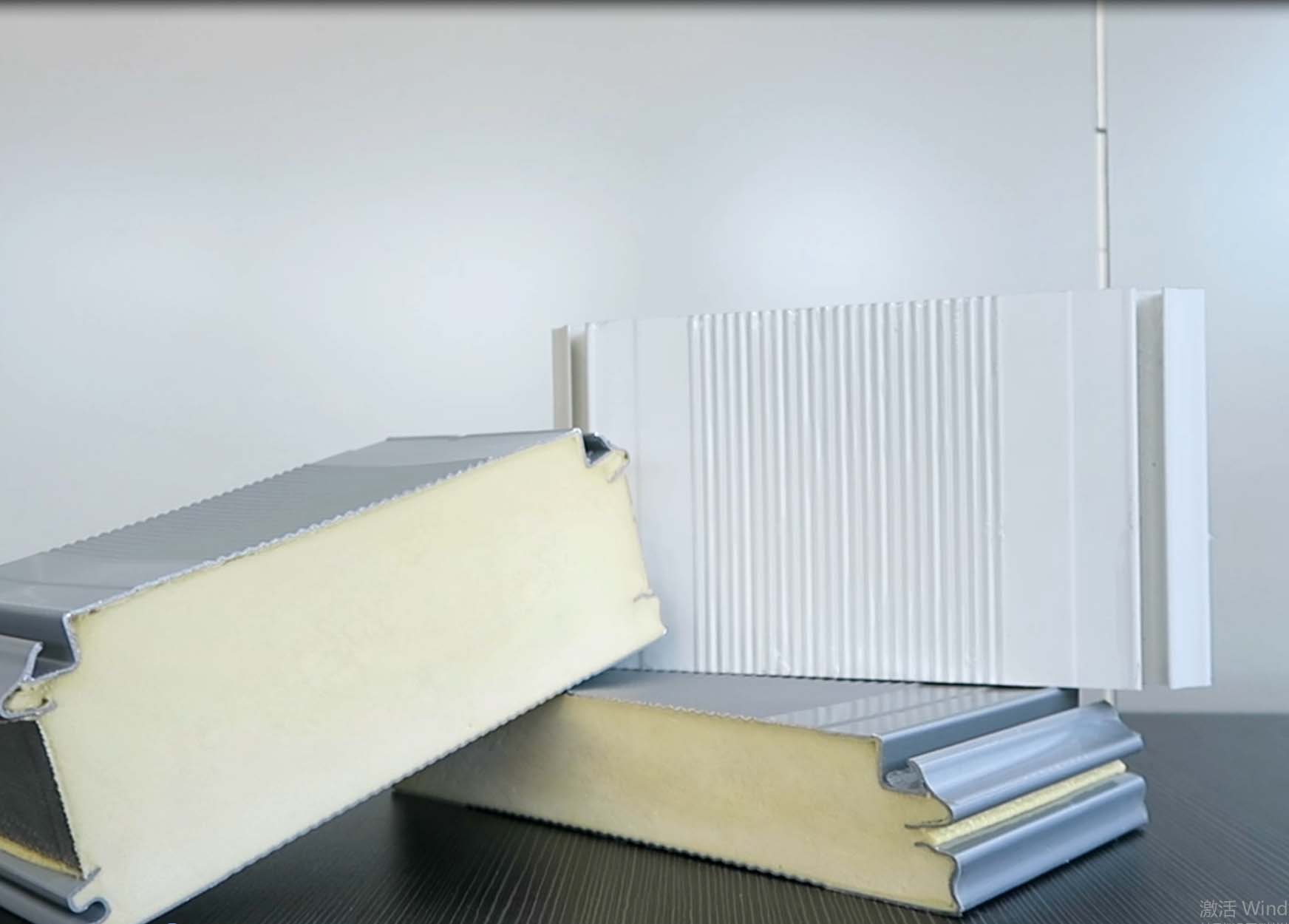

鋁合金門板，厚度43mm、60mm、80mm，表面為細壓制條紋經過陽極氧化加有機著色處理，中間聚氨酯發泡填充，抗風等級可達12級。
驅動系統
1、電機驅動系統采用拉斐特定制電機/SEW 電機減速機，體積小、功能大、性能穩定、功能可靠。
2、方便、安全、快速，自帶故障檢測程序及故障指示，可以快速的排除故障原因并找出故障。
3、伺服系統的應用可以使門體對各種信號和命令快速反應，使門體的運行更加平穩。
安全系統
1、紅外線安全保護電眼：門框兩側設有對射電眼，快速門下方有物體，使門保持開啟狀態;當門體下降時下方有物體通過，門體會開啟到最開位，待下方無障礙物時再延時下降。

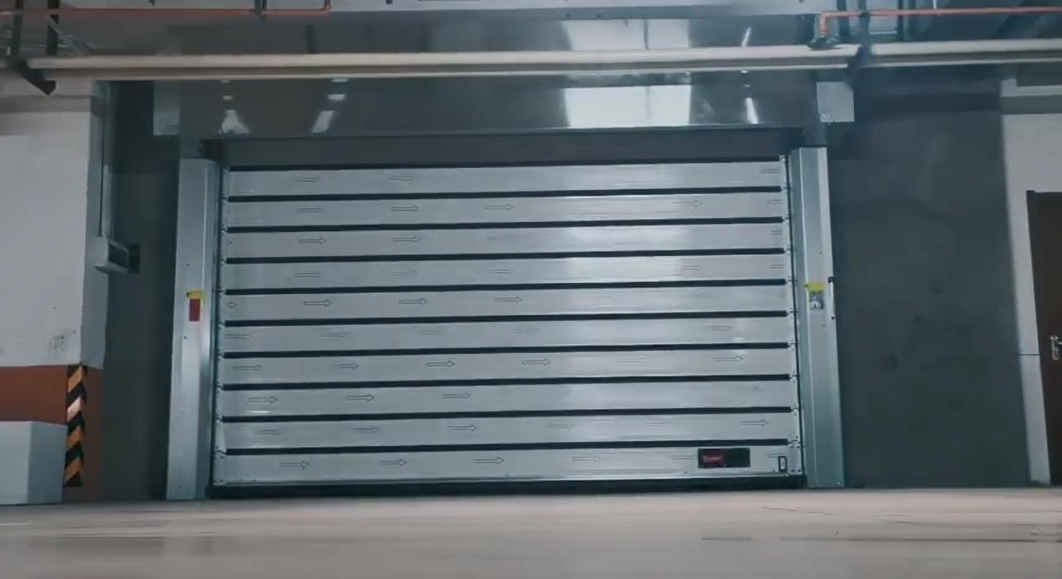

2、地磁感應系統：距離地庫門3米處安裝感應線，在車輛與人員到達時自動感應并開啟，開啟速度快請，門體全部打開不超過5秒，大大減少了車輛與人員等待時間。
產品參數
- 最大尺寸：8000mm×9000mm
- 運行速度：0.8m/s~2m/s（與門大小有關），可調
- 抗風性： 達國標3級（0.5kp風壓下相對撓度＜L/180）
- 水密性△p≥700pa，達國標6級
- 氣密性 ：0.62m3/（m2·h），達國標8級
- 保溫性 K≤0.5W（m2·K），達國標3級
使用場景

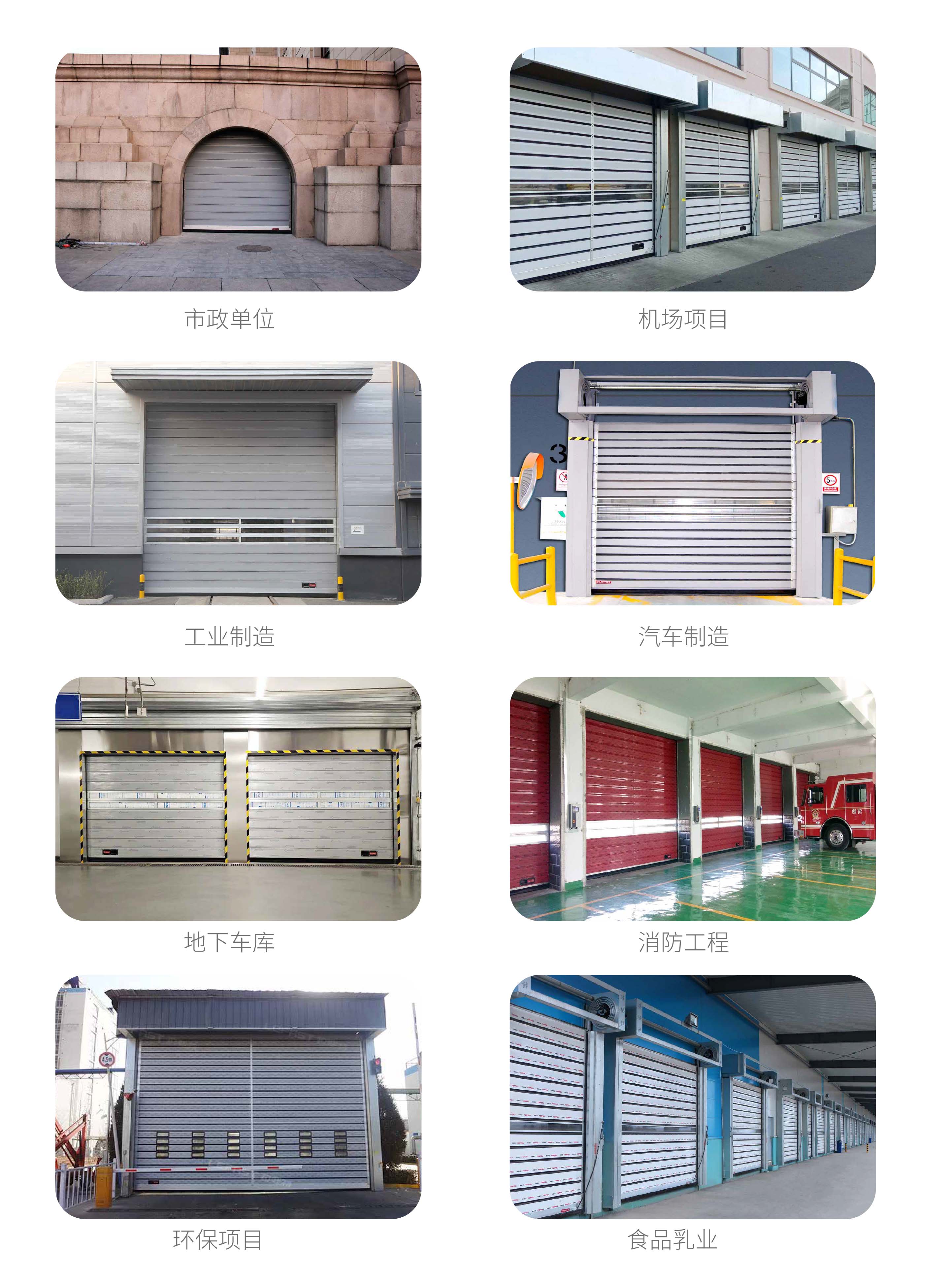

產品廣泛應用于設備制造企業、汽車制造企業、食品加工企業、政府建設、商業地產、消防、地下車庫等，作為廠房外觀門、汽車整車下線通道門、頻繁的物流通道門、大型車庫出入口通道門，滿足了客戶對于抗風、保溫、快速、高效、防塵、節能等多種要求。
產品特點
1.啟閉速度快
· 開啟速度 0.8m/s ~2m/s（可調節）

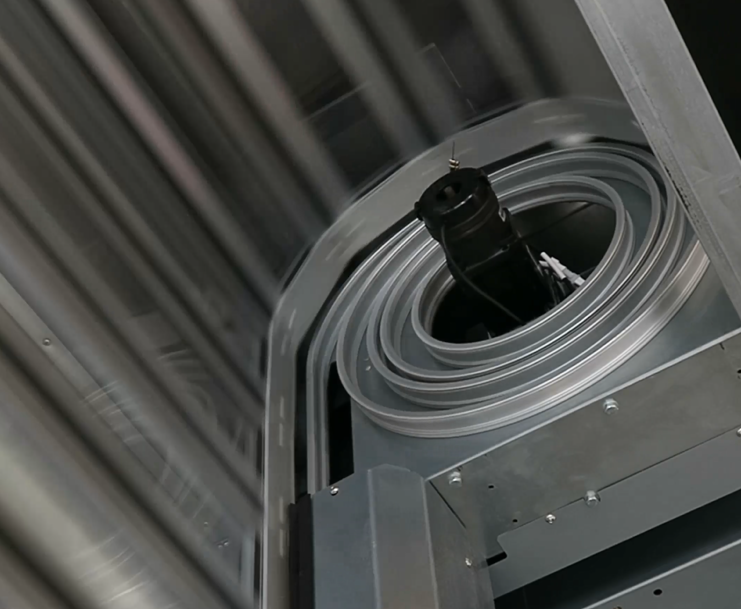

· 阿基米德螺旋線原理，雙層渦輪結構，減小阻力，減小摩擦力，高速運行更加平穩。
2.抗風保溫
·門板采用專利斷橋設計保溫效果好，保溫性：國標3級
·抗12風，抗風性：國標3級
3.故障率低

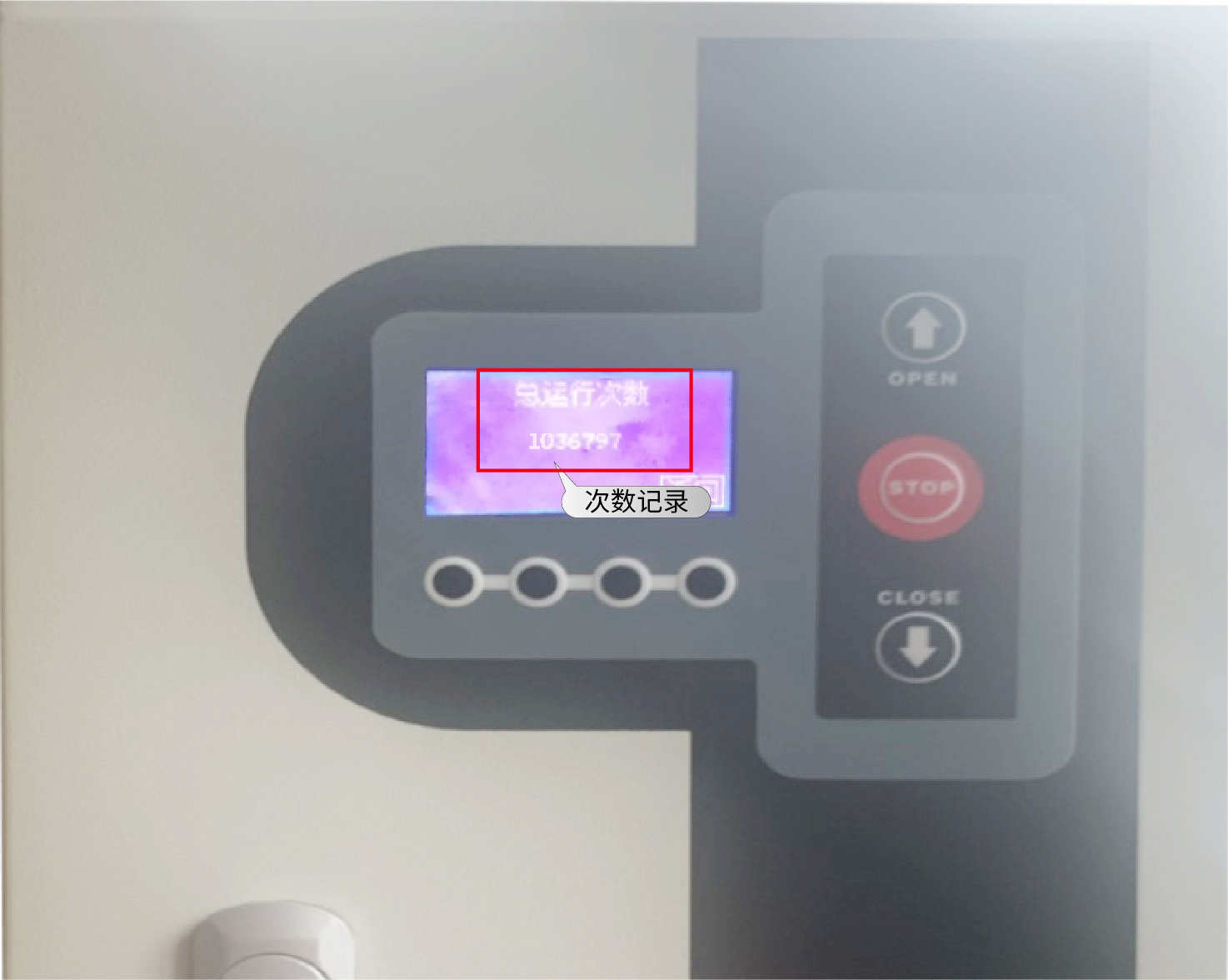

·日啟閉數打數千次，總無故障運行超過100萬次
4.智能便捷

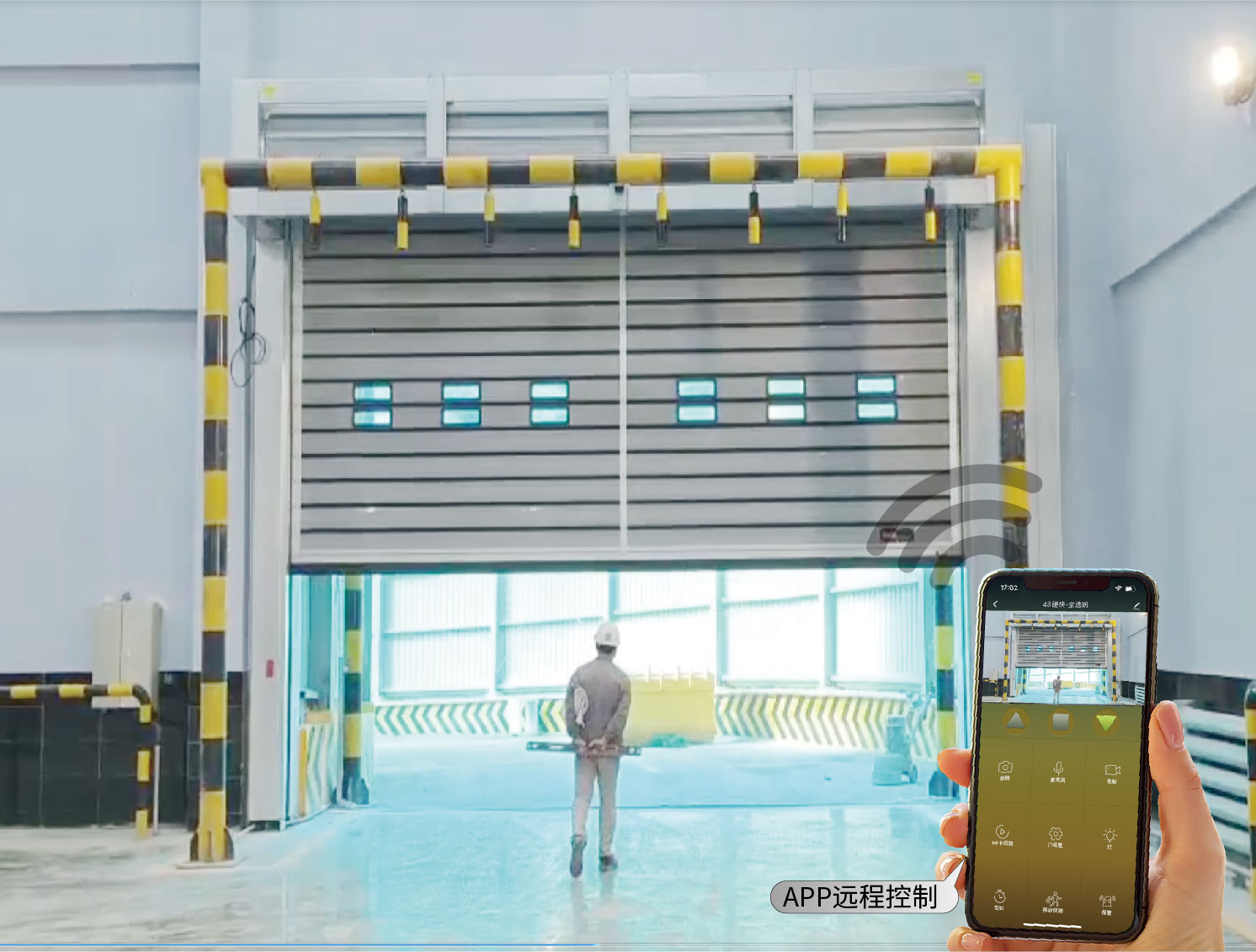

· 雷達、地磁、遙控、藍牙、APP等，多種智能開啟方式可供選用
· 一鍵啟動、互鎖、聯動、按需訂制
顏色可定制
根據使用場地、任意選擇快速門顏色
產品參數
| 適用溫度 | -35℃~+40℃ |
|---|
| 尺寸 | 寬度范圍 | HSD4322：1400mm~6000mm；HSD8022：3000mm~8200mm |
|---|
| 高度范圍 | HSD4322：1800mm~6100mm；HSD8022：2300mm~9000mm |
| 性能 | 保溫性 | K≤0.5W（m2·K），達國標3級 |
|---|
| 氣密性 | 0.62m3/（m2·h），達國標8級 |
| 水密性 | △p≥700pa，達國標6級 |
| 抗風性 | 達國標3級（0.5kp風壓下相對撓度＜L/180） |
| 速度 | 開啟 | 開啟速度 0.8m/s ~2m/s（與門大小有關），可調 |
|---|
| 關閉 | 關閉速度 0.6m/s ，可調。 |

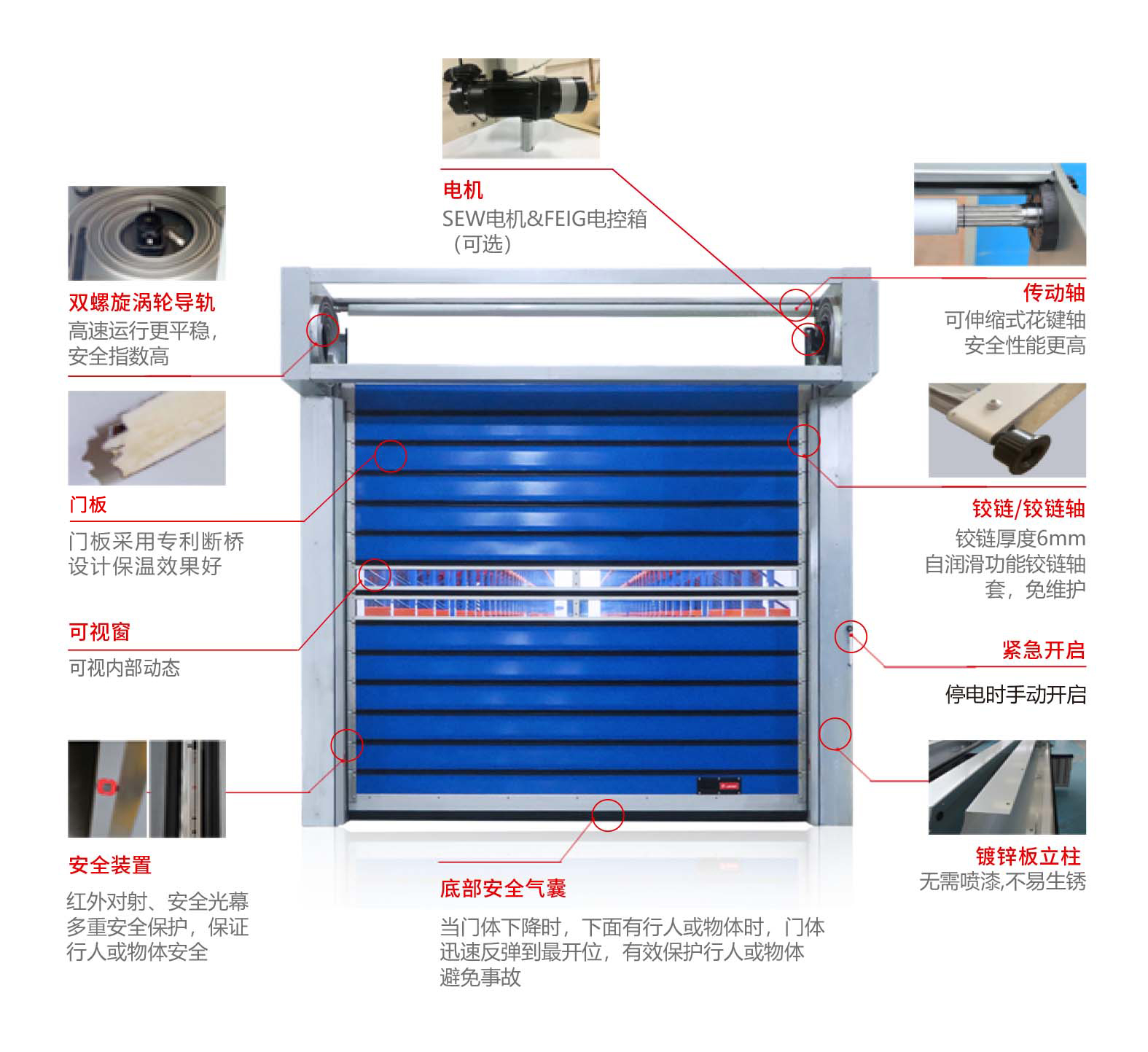

機械結構
| 提升方式 | 渦輪提升；橢圓提升 |
|---|
| 導軌結構 | 渦輪 | 雙螺旋渦輪導軌 |
|---|
| 橢圓 | 雙螺旋渦輪導軌 |
| 導向結構 | 鉸鏈軸 | 表面經 QPQ 處理，可增強軸的自我潤滑性能及增加軸的抗腐蝕度；其抗腐蝕度是鍍鋅軸的 3-5 倍 |
|---|
| 軸套 | 采用PEEK(聚醚醚銅)材質，（價格論克計算）在零上200度至零下60度的溫度范圍內不產生分子變化。
抗磨度是銅的10倍有自潤滑功能，主要應用在醫療行業。 |
| 門體 | 門板材質 | 表面經過噴涂處理，內部填充聚氨酯（不含CFC）工業保溫材料，采用國際先進的斷橋隔熱處理方案，
達到國內7級節能門窗標準，不會破壞臭氧層。 |
|---|
| 門板規格 | 開啟寬度（長）*220mm（寬）*43mm/80mm（厚） |
| 門板顏色 | 白色、銀色、灰色、鋁合金原色 |
| 視窗 | 材質 | 鋁合金框架帶雙層聚碳酸酯板，雙層結構設計 |
|---|
| 通排 | 開啟寬度（長）*220mm（寬）*2mm 聚碳酸酯 |
|
| 軌道 | 材質 | 鍍鋅板 |
|---|
| 橫梁 | 材質 | 鍍鋅板 |
|---|
| 承重軸承 | 采用自動調芯，雙滾針軸承，此軸承的抗壓能力是普通軸承的 3 倍，且在日常應用過程中建筑結構
發生劣性變形時不影響門體的正常運行，軸承有自我調節功能，可快速響應偏芯傳動而不會產生異響。 |
|---|
| 傳動軸 | 傳動軸采用可伸縮式花鍵傳動軸，此方案多應用于汽車傳動動力，終身免維護，可有效的降低噪音
并適用于因溫度變化造成的金屬分子變化而產生尺寸偏差。 |
|---|
控制系統
| 電源要求 | 220V/380V |
|---|
| 電機 | 拉斐特定制電機/SEW 電機減速機 |
|---|
| 電控箱 | 拉斐特定制總控制箱/FEIG 電控箱 |
|---|
| 緊急開啟 | 停電時，電控系統可隨時打開電機剎車，可借助平衡系統將門體托起，可有效的解決因 停電或故障而引起的門體不能開啟。 |
|---|
安全防護
| 紅外對射/安全光幕 | 當快速門下方有障礙物時，門體保持開啟狀態；
當門體下降時有物體通過，門體會開啟到開啟位置，待下方無障礙物時再延時下降； |
|---|
| 底部安全氣囊 | 當門體運行中、物體處在紅外線安全保護的盲區時，門體遇到下方障礙物可以迅速反彈在最開位，有效的保護下方物體或行人避免事故。 |
|---|

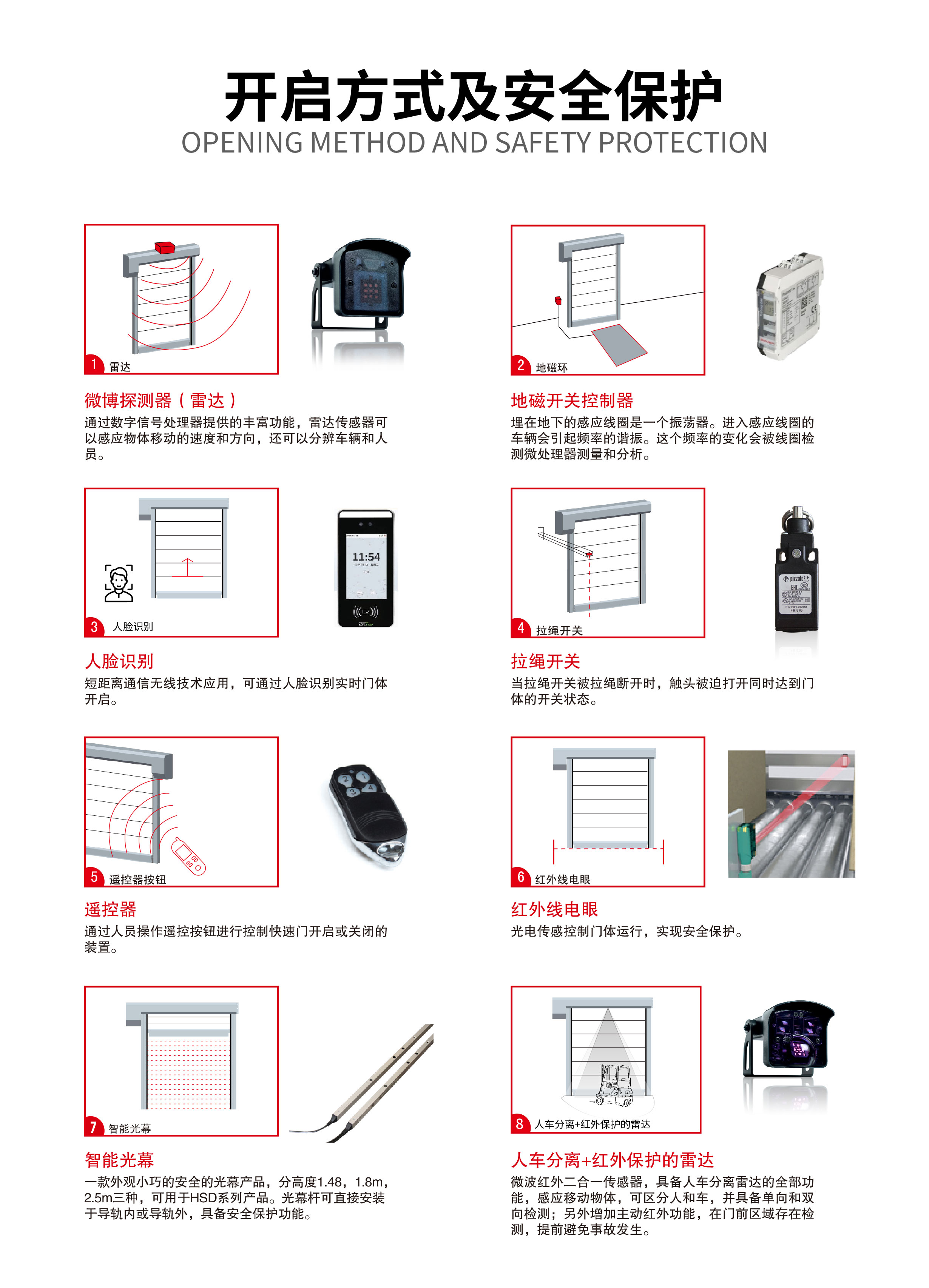

開啟方式（選裝）
雷達感應、地磁感應、遙控感應、藍牙射頻、拉繩開關、互鎖

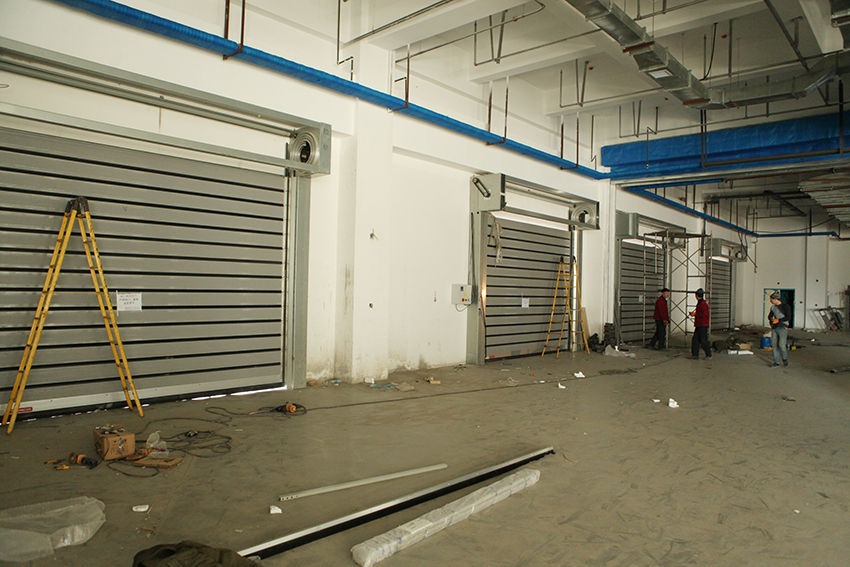

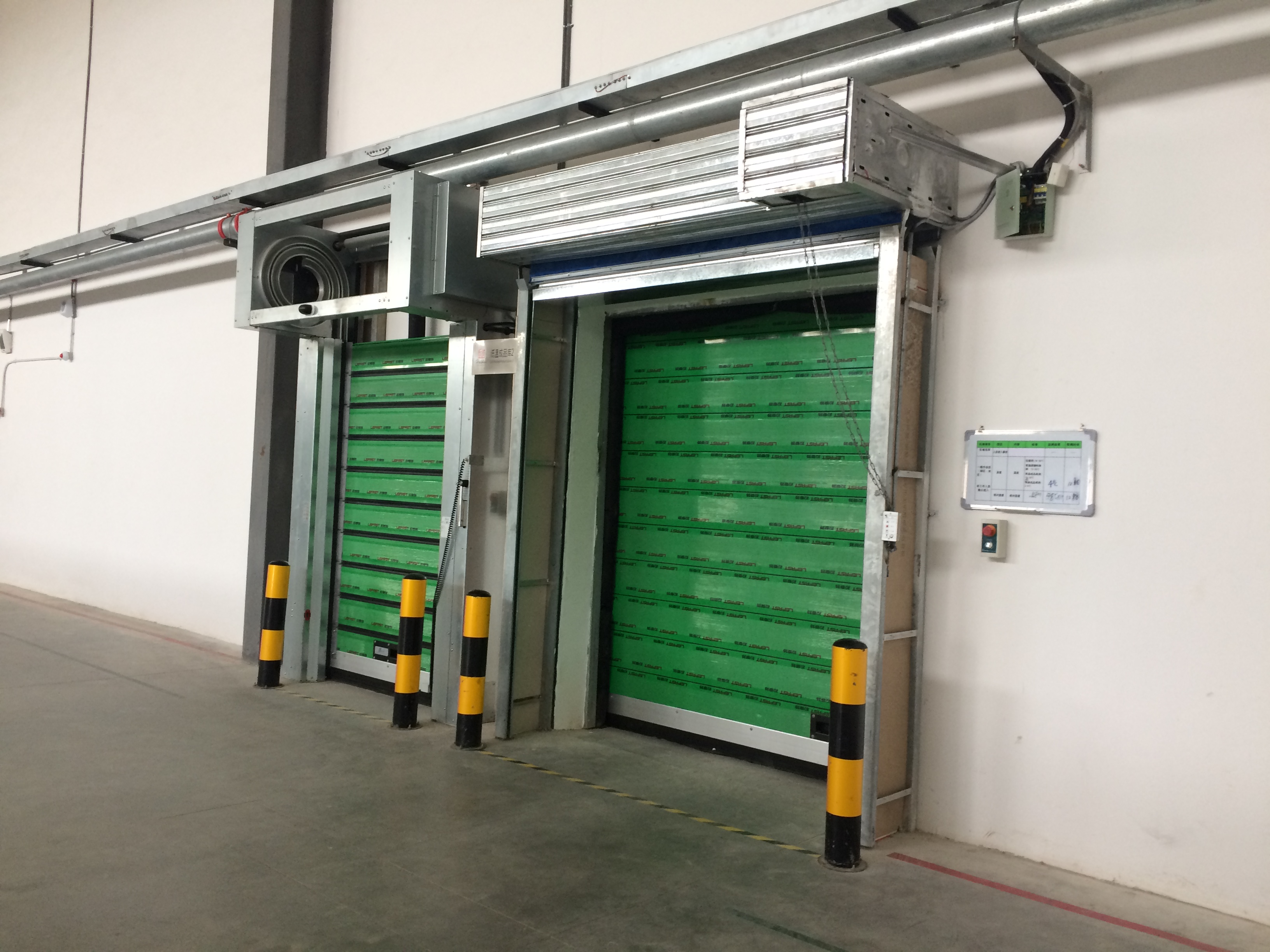

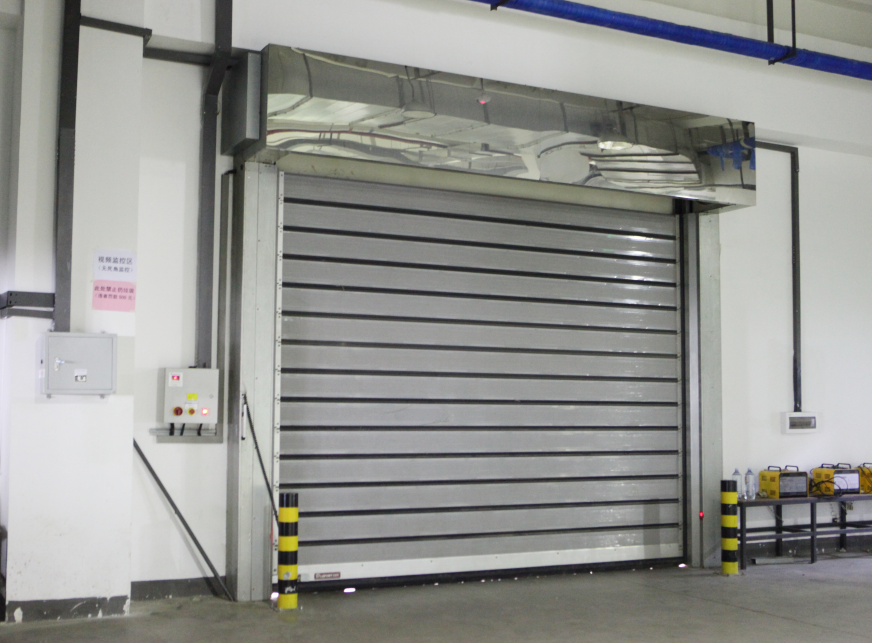

產品案例
惠州物流貨位裝卸口
濟南新華書店物流
黑龍江省圖書館物流配送中心
山東惠發物流
